Overview A112 A132 A160
A160

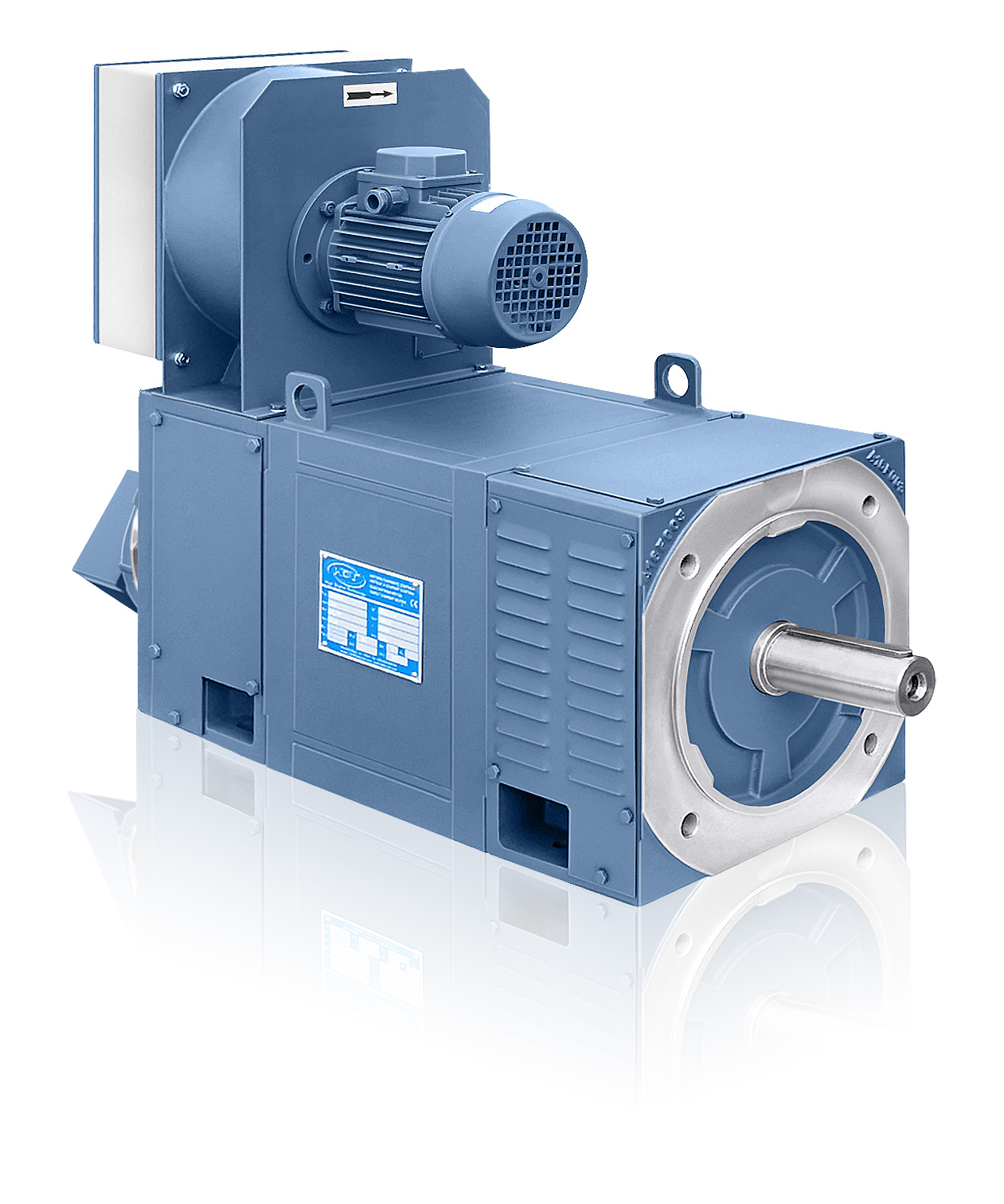

Motore tipo A160

Motore in corrente continua in cassa quadra a pacco lamellare con altezza di asse di 160mm.
Sviluppato su 5 lunghezze d'asse ( S - M - L - G - X ) per potenze da 22.7kW a 102kW.
Tutti i motori sono servoventilati e possono essere equipaggiati di Dinamo Tachimetrica, Encoder incrementale e freno di stazionamento.
L'esecuzione può essere realizzata secondo vari avvolgimenti per diverse velocità e potenze fino a 3100rpm e per diverse tensioni di eccitazione.
La posizione della ventilazione e della scatola morsettiera possono variare a seconda delle esigenze.

Specifiche Generali

Freno

- opzionale. Freno di stazionamento elettromagnetico monodisco.
Avvolgimento
Eccitazione

- Eccitazione indipendente con tensioni di 110V, 190V, 330.
Tensione alimentazione

- Varie tensioni di alimentazioni standard secondo tabella. Personalizzabili su richiesta.
Isolamento

- grado isolamento motore F
- avvolgimento e materiali di classe H
Sensori
Di serie

- n°2 Termoprotettori in serie sugli avvolgimenti statorici
Raffreddamento



- ventilazione forzata (IC06)
Protezione standard


- IP23S: macchina protetta
- IP54 : macchina chiusa
Scatola morsettiera


- Morsettiera di tipo a 6 morsetti.
- Siglatura secondo IEC 34-8
- Morsetti Indotto M8  ( sigla A1-A2 per indotto - B1-B2 per poli ausiliari )
- Morsetti Eccitazione M6 (sigla F1-F2)
- Morsetti Termoprotettori M6 ( sigla P-P )
Vibrazioni Bilanciamento


- Il bilanciamento del rotore viene effettuato cn mezza chiavetta sull'estremità dell'asse. Necessita quindi che pulegge, giunti o alri organni calettati sull'asse del motore siano a loro volta bilanciati nella medesima maniera.
- Equilibratura secondo grado N.

Dimensioni

A160
Motore tipo
 B D E F G L M N S
A160S  378 48 110 14 51.5 762 300 250 18
378 55 110 16 59..0 762 300 250 18
A160M  418 48 110 14 51.5 802 300 250 18
418 55 110 16 59.0 802 300 250 18
A160L
 		 468 48 110 14 51.5 852 30 250 18
468 55 110 16 59.0 852 300 250 18
A160G  528 48 110 14 51.5 912 300 250 18
528 55 110 16 59.0 912 300 250 18
A160X  598 48 110 14 51.5 982 300 250 18
598 55 110 16 59.0 982 300 250 18

Avvolgimenti

Dati Elettrici A160S - IC06

Motore tipo A160S 290V 400V 440V 520V
Cod. Avvolgimento n P I Eff. n P I Eff. n P I Eff. n P I Eff.
  rpm KW A   rpm KW A   rpm KW A   rpm KW A
2 2690 58,50 219,27 0,92
3 2220 48,10 180,28 0,92 3120 67,60 181,72 0,93
4 1890 40,95 155,17 0,91 2650 57,42 156,03 0,92 2930 63,92 156,21 0,93
5 1620 35,75 136,97 0,90 2300 50,27 136,60 0,92 2550 55,25 135,02 0,93 3040 65,87 136,21 0,93
6 1440 31,42 120,38 0,90 2040 44,42 122,03 0,91 2260 48,97 120,97 0,92 2700 58,50 120,97 0,93
7 1280 27,73 107,44 0,89 1820 39,43 108,32 0,91 2020 43,77 108,13 0,92 2410 52,22 109,16 0,92
8 1150 24,92 97,65 0,88 1640 35,75 99,31 0,90 1820 39,43 98,48 0,91 2180 47,23 98,72 0,92
9 1040 22,75 90,17 0,87 1490 32,50 90,28 0,90 1650 35,75 90,28 0,90 1980 42,90 90,65 0,91
11         1260 27,08 76,07 0,89 1400 30,33 77,45 0,89 1680 36,40 77,78 0,90
13         1090 23,83 67,70 0,88 1210 26,22 66,96 0,89 1460 31,63 68,34 0,89
14         950 20,80 60,47 0,86 1060 22,97 60,01 0,87 1280 27,73 59,92 0,89
15                         1140 24,70 53,98 0,88
16                         1020 21,67 47,90 0,87
Potenza Eccitazione: 877W

Dati Elettrici A160M - IC06

Motore tipo A160M 290V 400V 440V 520V
Cod. Avvolgimento n P I Eff. n P I Eff. n P I Eff. n P I Eff.
  rpm KW A   rpm KW A   rpm KW A   rpm KW A
2 2150 53,75 201,46 0,92 3020 75,50 200,80 0,94
3 1780 44,50 168,62 0,91 2500 62,50 168,01 0,93 2760 69,00 168,62 0,93
4 1510 37,75 146,05 0,91 2130 53,25 144,70 0,92 2360 58,75 143,57 0,93 2810 70,00 144,75 0,93
5 1300 32,50 125,92 0,89 1840 46,00 126,37 0,91 2040 51,00 125,99 0,92 2440 60,75 12562 0,93
6 1150 28,75 111,39 0,89 1630 40,75 111,95 0,91 1810 45,00 111,17 0,92 2160 53,75 112,35 0,92
7 1030 25,50 99,92 0,88 1460 36,50 100,27 0,91 1620 40 99,90 0,91 1930 48,75 101,90 0,92
8         1320 32,75 90,97 0,90 1460 36,25 90,53 0,91 1740 43,75 92,46 0,91
9         1190 30,00 84,27 0,89 1330 32,50 82,07 0,90 1590 40,00 84,53 0,91
11         1010 25,00 7,02 0,88 1120 28,75 73,42 0,89 1350 33750 72,12 0,90
12                 1030 25,75 66,50 0,88 1240 31,25 67,52 0,89
14                         1030 25,00 54,02 0,89
Potenza Eccitazione: 962W

Dati Elettrici A160L - IC06

Motore tipo A160L 290V 400V 440V 520V
Cod. Avvolgimento n P I Eff. n P I Eff. n P I Eff. n P I Eff.
  rpm KW A   rpm KW A   rpm KW A   rpm KW A
1 2290 70,53 264,36 0,92 3220 98,13 260,98 0,94
2 1810 55,20 209,17 0,9 2550 76,67 206,10 0,93 2820 85,87 209,85 0,93
3 1480 46,00 176,26 0,90 2100 64,40 175,00 0,92 2330 71,45 174,61 0,93 2780 84,95 175,66 0,93
4 1260 38,95 150,91 0,89 1790 54,89 150,80 0,91 1980 60,72 150,00 0,92 2370 72,68 150,29 0,93
5 1080 33,12 129,78 0,88 154 4753 132,03 0,90 1710 52,44 130,97 0,9 2050 62,87 131,87 0,92
6 950 30,67 121,56 0,87 1370 42,01 116,69 0,90 1520 46,00 114,89 0,91 1820 55,20 115,38 0,92
7         1220 37,75 105,96 0,89 1350 41,40 104,55 0,90 1620 49,07 103,70 0,91
8         1100 33,43 93,90 0,89 1220 36,80 92,93 0,90 1460 44,47  93,98 0,91
9         990 3067 87,13 0,88 1100 33,73 86,13 0,89 1330 39,87 85,19 0,90
10                 1000 30,67 79,2 0,88 1210 38,03 82,17 0,89
12                         1040 30,67 67,02 0,88
Potenza Eccitazione: 1089W

Dati Elettrici A160G - IC06

Motore tipo A160G 290V 400V 440V 520V
Cod. Avvolgimento n P I Eff. n P I Eff. n P I Eff. n P I Eff.
  rpm KW A   rpm KW A   rpm KW A   rpm KW A
2 1630 60,00 229,89 0,90
3 1330 50,63 198,39 0,88 1890 71,25 195,74 0,91 2090 78,75 196,68 091
4 1120 42,00 166,47 0,87 1600 60,00 166,67 0,90 1780 5,63 163,91 0,91 2130 78,75 166,42 0,91
5 960 36,38 145,87 0,86 1380 52,13 146,43 0,89 1530 58,13 148,44 0,89 1840 69,38 146,62 0,91
6         1220 46,88 133,18 0,88 1360 50,63 129,29 0,89 1630 61,88 130,77 0,91
7         1080 40,88 117,47 0,87 1200 46,88 121,07 0,88 1450 54,38 116,20 0,90
8                 1090 39,38 101,70 0,88 1310 48,75 105,34 0,89
9                         1180 43,13 94,25 0,88
10                         1070 40,50 89,52 0,87
Potenza Eccitazione: 1098W

Freno

Taglie freno Momento frenante Potenza Tens.Alim. Velocità Traferro min/max Traferro min/max

 		 Nm  (W) 20°C (V) DC  (rpm) Max  Type 48 Type 50
06 4 20 24 3000 0.2 0.5 0.15 0.5
08 8 25 24 3000 0.2 0.5 0.15 0.5
10 16 30 24 3000 0.2 0.5 0.15 0.5
12 32 40 24 3000 0.3 0.7 0.2 0.7
14 60 50 24 3000 0.3 0.8 0.2 0.7
16 80 55 24 3000 0.3 1.0 0.2 1.0
18 150 85 24 1500 0.4 1.0 0.3 1.0
20 240 100 24 1500 0.4 1.2 0.3 1.2
25 360 110 24 1500 0.5 1.4 0.4 1.4

Freno

Taglie freno Momento frenante Potenza Tens.Alim. Velocità Traferro min/max Traferro min/max

 		 Nm  (W) 20°C (V) DC  (rpm) Max  Type 48 Type 50
06 4 20 24 3000 0.2 0.5 0.15 0.5
08 8 25 24 3000 0.2 0.5 0.15 0.5
10 16 30 24 3000 0.2 0.5 0.15 0.5
12 32 40 24 3000 0.3 0.7 0.2 0.7
14 60 50 24 3000 0.3 0.8 0.2 0.7
16 80 55 24 3000 0.3 1.0 0.2 1.0
18 150 85 24 1500 0.4 1.0 0.3 1.0
20 240 100 24 1500 0.4 1.2 0.3 1.2
25 360 110 24 1500 0.5 1.4 0.4 1.4
